Плагин UssPluginОТТ_TR для формирования данных и передачи в ЦОД, версия 3.7

Плагин формирует набор файлов (XML и jpeg) для каждой фиксации нарушений в выгружаемую папку. В файле XML содержится информация со всеми необходимыми метаданными, требуемыми ЦОДом, а так же адреса каждой фотографии и видеоролика.

Запуск плагина UssPluginОТТ_TR описан здесь, из списка «Подключаемые модули» следует выбрать UssPluginОТТ_TR.dll.

Настройки плагина UssPluginОТТ_TR производятся в два этапа:

1. Настройка состава нарушений, для которых создается коллаж (в файле UssPluginОТТ_TR.ini).

2. Компоновка коллажа (в файле Сollage.ini).

При необходимости, скачать готовые макеты .ini-файлов для версии ПО 3.7 можно здесь.

Скачать готовые макеты .ini-файлов для различных версий ПО можно здесь.

Внимание! После редактирования .ini-файлов необходимо перезапустить плагин UssPluginОТТ_TR.

Настройка состава нарушений. Редактирование UssPluginOTT_TR.ini

UssPluginОТТ_TR.ini находится в папке по адресу: C:\Users\User-RT\AppData\Local\Recognition Technologies\AvtoUragan ver 3.7\Config. Здесь User-RT - имя пользователя, и путь зависит от того, как у вас назван пользователь в Windows.

Мы рассмотрим основные параметры настройки. Список кодов нарушений приведен здесь.

1. Формирование файлов для всех проезжающих ТС или только для нарушений

2. Каталоги выгрузки результатов работы плагина

3. Формирование файлов нарушений в отдельные папки

4. Формирование видеоролика в формате avi. Получение данных из "сервера хранения кадров" (UIS)

Компоновка коллажа для каждого из нарушений. Редактирование Collage.ini

Collage.ini находится в папке по адресу: C:\Users\User-RT\AppData\Local\Recognition Technologies\AvtoUragan ver 3.7\Data. Здесь User-RT - имя пользователя, и путь зависит от того, как у вас назван пользователь в Windows.

Мы будем редактировать только параметр CreateMultiplyCollage.В большинстве случаев, этого достаточно для удовлетворения требований сотрудников ЦАФАП.

Информацию о том какие порядковые номера необходимо указывать, можно посмотреть в Клиенте Тревоги АвтоУраган(Alarm Client) выбрав нужное нарушение.

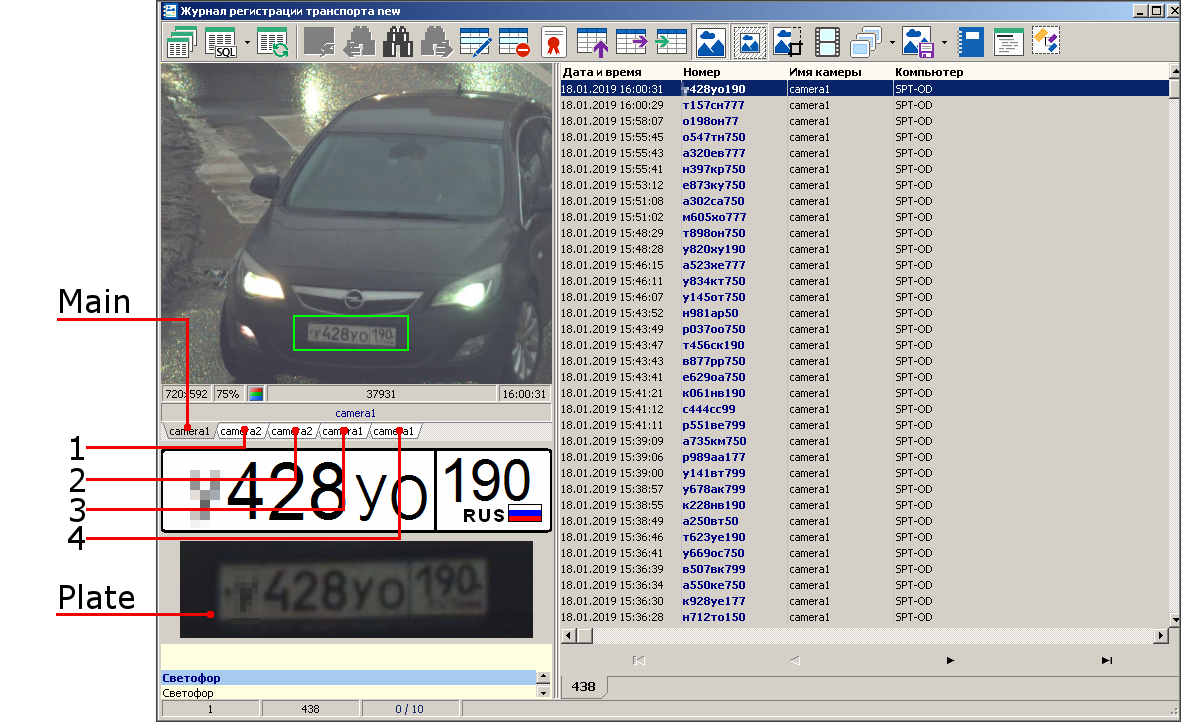

Нумерация фотокадров представлена на рисунке.Эта нумерация будет использоваться в дальнейшем, при составлении коллажей.

Этапы создания коллажа:

1. Определить, для каких нарушений создается коллаж

2. Определить, из каких фотообъектов требуется составить коллаж

3. Определить структуру коллажа

Примеры коллажей. Скачать готовые макеты ini-файлов

Нам необходимо настроить 2 типа коллажей: нарушение проезда перекрестка и пересечение стоп-линии на запрещающий сигнал светофора (коды нарушений 201 и 203). Эти нарушения используются ЦАФАПом в разных регионах и по примеру их настройки в дальнейшем Вы сможете создать любой интересующий Вас коллаж. Информацию о том какие порядковые номера необходимо указывать, можно посмотреть в Клиенте Тревоги АвтоУраган(Alarm Client) выбрав нужное нарушениерисунок

1. Четырехкадровый коллаж, состоящий из фотографии, созданной по готовности распознанного ГРЗ (главной) и 3х дополнительных: до стоп-линии / на стоп-линии / после стоп-линии(в случае нарушения проезда перекрестка, вместо последнего кадра будет фото пересечения границы перекрестка).

Первые два кадра будут находится в верхней части коллажа, вторые два в нижней, как на скриншоте:

Составим коллаж для нарушений 201,203.Первая строка состоит из фотокадров {Main,1}; вторая строка состоит из фотокадров {2,3}:

CreateMultiplyCollage = 201,203

201 = {Main,1},{2,3}

203 = {Main,1},{2,3}

2. Шестикадровый коллаж, который состоит из 3х фотографий до стоп-линии и 3х фотографий после стоп-линии. Значение 0 отключает создание коллажа. Состоять он будет только из дополнительных фотографий, без участия кадра, созданного по готовности распознанного ГРЗ, и будет иметь вид как на скриншоте ниже:

Составим коллаж для нарушений 201,203.Первая строка состоит из фотокадров {1,2,3}; вторая строка состоит из фотокадров {4,5,6}:

CreateMultiplyCollage = 201,203

201 = {1,2,3},{4,5,6}

203 = {1,2,3},{4,5,6}

3. Шестикадровый коллаж,первые две ячейки объединены, который состоит из 3х фотографий до стоп-линии и 3х фотографий после стоп-линии. Значение 0 отключает создание коллажа. Состоять он будет только из дополнительных фотографий, без участия кадра, созданного по готовности распознанного ГРЗ, и будет иметь вид как на скриншоте ниже:

Составим коллаж для нарушений 201,203.

CreateMultiplyCollage = 201,203

Rect1 = Main

201 = {1000,Main,2},{Rect1,3,4}

203 = {1000,Main,2},{Rect1,3,4}

4. Шестикадровый коллаж, ячейки второй строки объединены, который состоит из 3х фотографий до стоп-линии и 3х фотографий после стоп-линии. Значение 0 отключает создание коллажа. Состоять он будет только из дополнительных фотографий, без участия кадра, созданного по готовности распознанного ГРЗ, и будет иметь вид как на скриншоте ниже:

Составим коллаж для нарушений 201,203.

CreateMultiplyCollage = 201,203

Merge1=Plate

201 = {Main,1,2},{3,Merge1,Merge1}

203 = {Main,1,2},{3,Merge1,Merge1}

5. Шестикадровый коллаж,первые две ячейки объединены, изображение Main дополнено изображением Plate, который состоит из 3х фотографий до стоп-линии и 3х фотографий после стоп-линии. Значение 0 отключает создание коллажа. Состоять он будет только из дополнительных фотографий, без участия кадра, созданного по готовности распознанного ГРЗ, и будет иметь вид как на скриншоте ниже:

Составим коллаж для нарушений 201,203.

CreateMultiplyCollage = 201,203

Rect1 = Main : Plate

201 = {1000,Main,2},{Rect1,3,4}

203 = {1000,Main,2},{Rect1,3,4}
